DTV медіа процесор DMP500

АСИ входів/виходів:4 ASI bi напрямок, BNC 75Ω

IP входів/виходів:M 2 100/1000 Ethernet-портом

Повторно мультиплексування: PID перерозподілу, ПЛР корекції, генерувати PSI / SI таблиці автоматично

Потоку в: максимальна 4 ASI вводу даних, 256 × 2 IP вводу

З Stream: максимальний 4 ASI вихід, 256 × 2 IP виводу

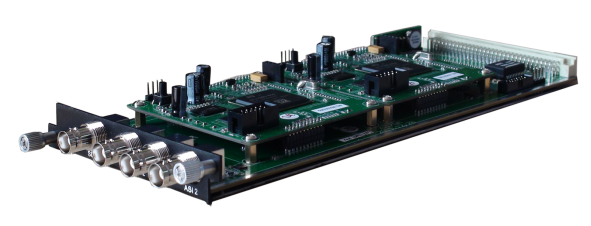

5 ASI мультиплексування модуль(CX505)

АСИ входів/виходів:5 ASI bi напрямок, BNC 75Ω

Потоку в: максимальна 5 ASI вводу

Повторно мультиплексування: PID перерозподілу, ПЛР корекції, генерувати PSI / SI таблиці автоматично

Потік на: максимальний 5 ASI вихід

4 № кодування модуль(CX214)

Encoder входи: 4 № відео входів, 4 стерео аудіо входи (BNC 75Ω)

Формат відео: MPEG-2

Формат зображення: PAL, NTSC SD сигналу

Роздільну здатність:720 × 480_60i, 544 × 480_60i, 352 × 480_60i

352 × 240_60i,320 × 240_60i,176 × 240_60i,76 × 120_60i720 × 576_50i,704 × 576_50i,640 × 576_50i,352 × 288_50i320 × 288_50i,176 × 288_50i, 176 × 144_50i,

ГОП структури: IBBPB

Відео бітрейт:0.1Mbps ~ 8Mbps кожного каналу

Обробки звуку: аудіо форматі: MPEG-1 шар 2, AC3

Частота дискретизації:48 кГц

Роздільна здатність:24-bit

Аудіо бітрейт:128 Кбіт/с192kbps256 Кбіт/с,320 Кбіт/с,384 Кбіт/с кожного каналу

Модуль 2 HDMI кодування/перекодування(CX202A)

Encoder входи: 2 HDMI входи

Кодування відео

Формат відео: MPEG2 & MPEG4 AVC/H.264

Роздільну здатність:1920 * 1080_60i, 1920 * 1080_50i, 1280 * 720_60p 1280 * 720_50P 720 * 480_60i, 720 * 576_50i

Швидкість режиму контролю: CBR/VBR

Пропорції:16:9, 4:3

Відео бітрейт:0.5~19.5Mbps для кодування h. 264
1~19.5Mbps для кодування MPEG-2

Кодування аудіо

Аудіо-форматі:MPEG1 Шар-II, MPEG2 AAC, MPEG4, AAC, Dolby Digital AC3 (2.0)

Частота дискретизації:48 кГц

Аудіо бітрейт:Кожний канал 64 кбіт/с - 320 Кбіт/с

Відео Tanscoding

2 * MPEG2 HD → 2*MPEG2/H.264 HD

2 * MPEG2 HD → 2*MPEG2/H.264 SD

4 * MPEG2 SD → 4 *MPEG2/H.264 SD

2 * H. 264 HD → 2*MPEG2/H.264 HD

2 * H. 264 HD → 2*MPEG2/H.264 SD

4 * H. 264 SD → 4 *MPEG2/H.264 SD

Аудіо Tanscoding:MPEG 1 Layer 2, AAC і AC3 будь-яких на небудь або пройти

4 HDMI кодування модуль(CX224)

Encoder входи: 4 входу HDMI

Обробки відео

Формат відео: кодування MPEG-4 AVC/H.264

Роздільну здатність:
1920 × 1080_60P, 1920 × 1080_50P, 1920 × 1080_60i, 1920 × 1080_50i,
1280 × 720_60P, 1280 × 720_50P, 720 × 576_50i, 720 × 480_60i

ГОП структури: IBBP

Відео бітрейт:0.8Mbps~19Mbps кожний канал

Керування частотою:CBR/VBR

Обробки звуку

Аудіо-форматі:MPEG1 Layer II, (AAC MPEG-2, MPEG-4 AAC необов'язково), AC3 наскрізний

Частота дискретизації:48 кГц

Роздільна здатність:24-bit

Аудіо бітрейт:64 кбіт/с~320 Кбіт/с кожного каналу

Аудіо вигоди:0-400

Модуль 2 IP перекодування(CX202)

Роздільна здатність:480i, 576i, 720p@50, 720P@60, 1080i@50, 1080i@60, 1080P@50, 1080P@60

Відео Tanscoding:

2 * MPEG-2 / H.264/ AVS / AVS + HD/SD → 2 * H. 264 HD/SD

AudioTanscoding:

MPEG-1 шар II, LC-AAC, HE-AAC, AC3, DRA→MPEG-1 шар II, LC-AAC, HE-AAC

Аудіо бітрейт: 64 кбіт/с-384 Кбіт/с

Швидкість режиму: CBR, VBR

ГОП типу Struct: IBBP, IPPP, IBP

2 HD-SDI декодування модуль(CX702)

АСИ входи:2 ASI bi напрямок, BNC 75Ω

Декодування

Формат відео: MPEG-2/h. 264

Роздільна здатність: до 1080 р-25/30f

Аудіо-форматі: MPEG1 Layer2 LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 наскрізний

Підтримка Dual аудіо на куб. см/субтитрів

Потоку в: 1-2 ASI вводу

Відео/аудіо вихід: 2 HD/SD-SDI вихід

16/32 РФ модуляції модуль(CX316/CX332)

IP входів/виходів:512 × 2 IP вводу, М 2 100/1000 Ethernet порту (оптичне)

РФ виходи (DVB-C): (тип F)

16/32 каналів мультиплексування, скремблірованіе і modualtion.

Мультиплексування

Максимальна Remapping PID: 180 вводу на канал

Функція:PID перерозподілу (автоматично або вручну), точну коригування, ПЛР генерувати PSI / SI таблиці автоматично

Scrambling

Максимальна simulcrypt CA: 4

Стандарт: ETR289, ETSI 101 197, ETSI 103 197

З'єднання: Місцевий/дистанційного підключення

Модуляція

Стандарт: EN300 429/ITU-T J.83A/B

Мер: ≥40db

РФ частота: 50~960 МГц, крок 1 кГц

РФ вихід рівні: -20~+ 10dbm(87 ~ 117 dbµV), 0.1db кроком для всіх носіїв

Швидкість: 5.0Msps~7.0Msps, 1ksps мотори

Сузір'я: 16/32/64/128/256QAM

Вихід: 16 несуміжних перевізника виходи в межах пропускної здатності 192 М

Вихід: 32 несуміжних перевізника виходи в межах пропускної здатності 384 М

2 DVB-S/S2 Descrambling модуля(CX902)

DVB-CI: 2 незалежних загальний інтерфейс слоти

Стандарт: DVB-S/S2

DVB-S

DVB-S2

Вхідний частоті:

950-2150 МГц

950-2150 МГц

Швидкість:

QPSK 2 ~ 45Mbauds

QPSK 1-45Mbauds

8PSK 2~30Mbauds

Демодуляція FEC:

1/2, 2/3,3/4,5/6,7/8

1/2, 3/5, 2/3, 3/4

4/5,5/6,8/9, 9/10

Потужність сигналу: -65~-25dBm

Потоку в: 2 тюнер вводу

Потік на:1ASI виводиться випуск 2 IP через UDP-протокол, 1000 М Base-T

Функції підтримки Diseqc

Мультиплексування

Максимальна Remapping PID: 256 вводу

Функція: PID перерозподілу (автоматично або вручну), точну коригування, ПЛР генерувати PSI / SI таблиці автоматично

Descrambling

CAM/CI кількість: 2

: BISS режим 1, режим E; до 120Mbps (необов'язково міру необхідності)

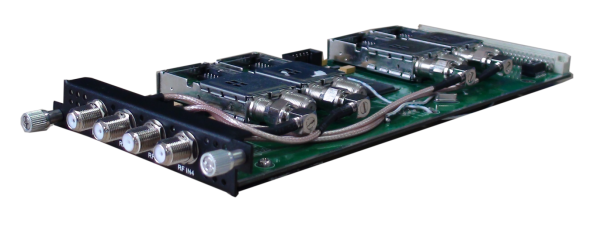

Модуль 4 ЗВТ тюнера(CX904)

DVB-S2 входи: 4 входу тюнера, BNC 75Ω

Стандарт: DVB-S/S2

DVB-S

DVB-S2

Вхідний частоті:

950-2150 МГц

950-2150 МГц

Швидкість:

QPSK 2 ~ 45Mbauds

QPSK 1 ~ 45Mbauds

8PSK 2 ~ 30Mbauds

16APSK 1 ~ 45 Msps

32APSK1 ~ 32 Msps

Демодуляція FEC:

1/2, 2/3,3/4,5/6,7/8

1/2, 3/5, 2/3, 3/4

4/5,5/6,8/9, 9/10

Потужність сигналу: -65~-25dBm

Функції підтримки Diseqc

Мультиплексування

Максимальна Remapping PID: 256 вводу

Функція: PID перерозподілу (автоматично або вручну), точну коригування, ПЛР генерувати PSI / SI таблиці автоматично

Навколишнє середовище

Одиниця вимірювання параметрів

Dimension(W×L×H): 482 x 410 мм × 44 мм

Вага (приблизно): 8 кг

Навколишнього середовища: 0~45℃(Work); -20~80℃ (зберігання)

Вимоги до живлення: AC 110V± 10%, 50/60 Гц, AC 220 ± 10%, 50/60 Гц

Споживана потужність: 20Вт
